12Lb-17-100

  • 드라이브 회로 없이, 사용자가 모터 및 피드백 직접 제어가 가능한 고급 사용자용 제품
  • Coreless Moter (12VDC)
  • 100mm Stroke
  • 정격부하/최고속도(무부하) : 17N / 80mm/s
  • 최대허용 부하 : 34N (20% Duty Rate이하 조건)
  • 전류대비 스톨포스 (1.6A / 800mA / 100mA) : 100N / 60N / 17N
  • 기어비 10:1
  • Mechanical Self Lock(Z 축 사용) : 주의

기술자료실

주요특장점

  • 드라이브 회로 없이, DC모터, 기어박스, 포텐시오메터 위치센서, 기타 기구부로 구성
  • 사용자가 직접 자유롭게 모터와 포텐시오메터를 제어하는 고급사용자 대상 제품
  • 고출력/고내구성의 12VDC 코어리스 모터 적용
  • 초소형 사이즈로 협소한 공간에 설치 가능
  • 다양한 취부 가능 설계 구조
  • 탈착 및 90° 돌려서 장착이 가능한 힌지 설계 (특허 취득)
  • 정격 부하 선택 사양 (10 ~ 100N)
  • 속도 선택 사양 (7.7 ~ 110mm/s : 무부하시)
  • 30, 45, 60, 100mm의 포텐시오메터 위치인식 범위

어플리케이션

  • 의료 기기 및 실험 분석 기기 분야
  • 공간이 협소한 자판기 혹은 게임기
  • 로봇 연구 분야
  • 자동화 설비 분야 (공장 / 가정 / 농업 분야 등)
  • 각종 생산용 및 검사용 지그 등
  • 무인기 (고정익 / 헬리콥터 / 멀티콥터 등의 드론용)
  • 아두이노/라즈베리파이/ 레고 등과 함께 응용되는 DIY 교육 및 취미 분야

공통사양

위치인식센서 절대위치방식   10kΩ linear Potentiometer
기구 백래쉬 0.03mm   (30μm)
Rod 타입 Metal   Alloy Rod
모터 모터   타입 12DC   Coreless Motor / 33.6W (Stall)
인가전압 DC6V -13.0V
속도 26500±10%rpm   (정격전압, 무부하시) / 23500±10%rpm (정격전압, 정격부하시)
스톨 토오크 ≥95g.cm
모터 전류소모 무부하 정격부하 최대(Stall)
≤ 50mA ≤350mA 2.5A
권장   Duty Cycle 정격   부하 시 최대 허용   부하 시
최대 50% 최대   20%
가청 소음 약   50db at 1m
Ingress Protection IP-54   (Dust & Water Tight)
크기/무게
     (크기는 로드엔드/힌지 제외)
57.4(L)x29.9(W)x15(H)mm   / 48g
동작온도조건 -10℃   ~ 60℃
케이블 0.08×60   (AWG 22), 30cm (모터 2선, 포텐시오메터 3선)

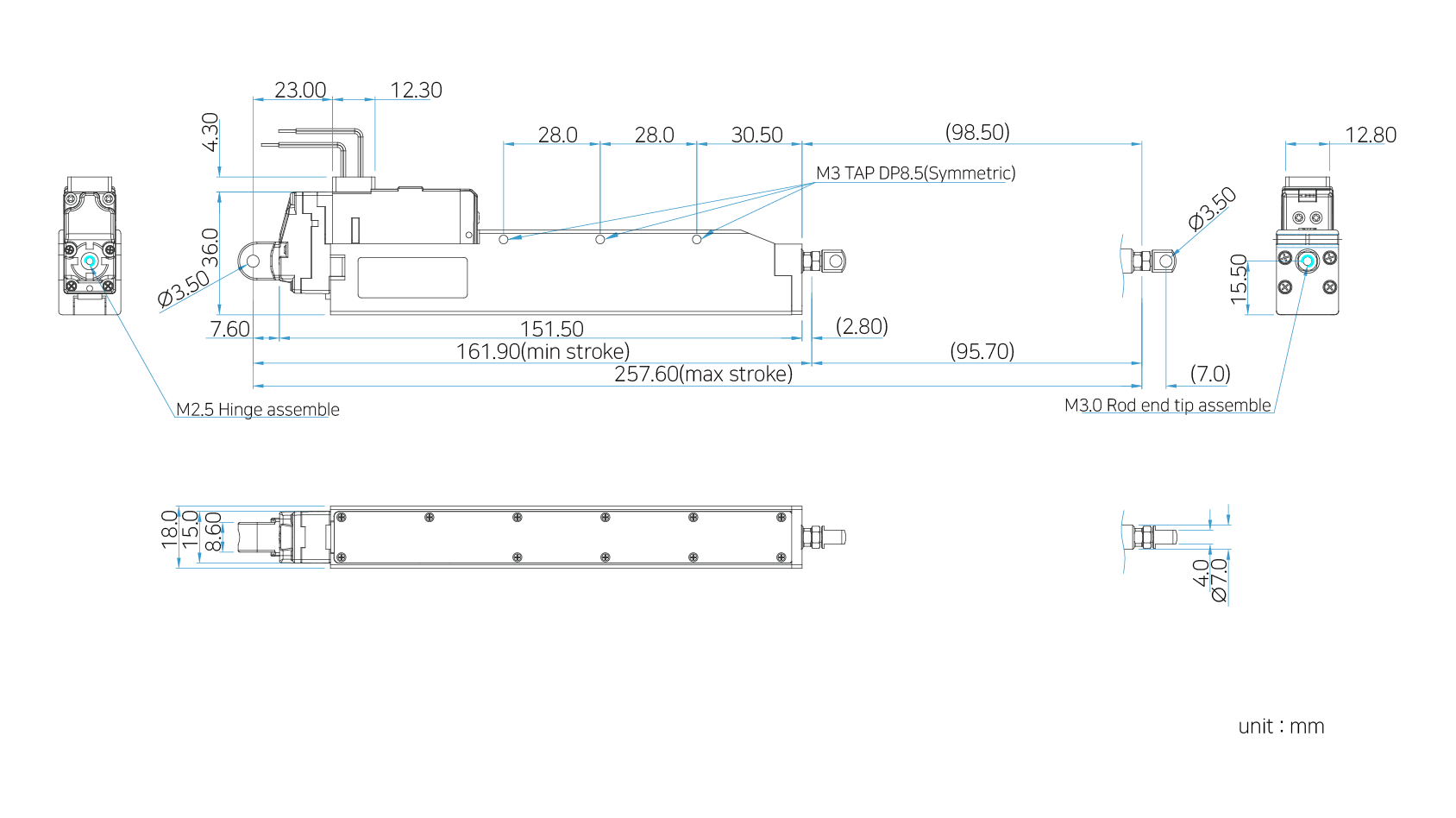

제원

표준 악세서리

mightyZAP 매니저 SOFTWARE
