12Lb-55-30
- 드라이브 회로 없이, 사용자가 모터 및 피드백 직접 제어가 가능한 고급 사용자용 제품
- Coreless Moter (12VDC)
- 30mm Stroke
- 정격부하/최고속도(무부하) : 55N / 15mm/s
- 최대허용 부하 : 110N (20% Duty Rate이하 조건)
- 전류대비 스톨포스 (1.6A / 800mA / 100mA) : 300N / 180N / 55N
- 기어비 20:1
- Mechanical Self Lock(Z 축 사용) : 가능
기술자료실
주요특장점
- 드라이브 회로 없이, DC모터, 기어박스, 포텐시오메터 위치센서, 기타 기구부로 구성
- 사용자가 직접 자유롭게 모터와 포텐시오메터를 제어하는 고급사용자 대상 제품
- 고출력/고내구성의 12VDC 코어리스 모터 적용
- 초소형 사이즈로 협소한 공간에 설치 가능
- 다양한 취부 가능 설계 구조
- 탈착 및 90° 돌려서 장착이 가능한 힌지 설계 (특허 취득)
- 정격 부하 선택 사양 (10 ~ 100N)
- 속도 선택 사양 (7.7 ~ 110mm/s : 무부하시)
- 30, 45, 60, 100mm의 포텐시오메터 위치인식 범위
어플리케이션
- 의료 기기 및 실험 분석 기기 분야
- 공간이 협소한 자판기 혹은 게임기
- 로봇 연구 분야
- 자동화 설비 분야 (공장 / 가정 / 농업 분야 등)
- 각종 생산용 및 검사용 지그 등
- 무인기 (고정익 / 헬리콥터 / 멀티콥터 등의 드론용)
- 아두이노/라즈베리파이/ 레고 등과 함께 응용되는 DIY 교육 및 취미 분야
공통사양
| 위치인식센서 | 절대위치방식 10kΩ linear Potentiometer | |||
|---|---|---|---|---|
| 기구 백래쉬 | 0.03mm (30μm) | |||
| Rod 타입 | Metal Alloy Rod | |||
| 모터 | 모터 타입 | 12DC Coreless Motor / 33.6W (Stall) | ||
| 인가전압 | DC6V -13.0V | |||
| 속도 | 26500±10%rpm (정격전압, 무부하시) / 23500±10%rpm (정격전압, 정격부하시) | |||
| 스톨 토오크 | ≥95g.cm | |||
| 모터 전류소모 | 무부하 | 정격부하 | 최대(Stall) | |
| ≤ 50mA | ≤350mA | 2.5A | ||
| 권장 Duty Cycle | 정격 부하 시 | 최대 허용 부하 시 | ||
| 최대 50% | 최대 20% | |||
| 가청 소음 | 약 50db at 1m | |||
| Ingress Protection | IP-54 (Dust & Water Tight) | |||
| 크기/무게 (크기는 로드엔드/힌지 제외) |
57.4(L)x29.9(W)x15(H)mm / 48g | |||
| 동작온도조건 | -10℃ ~ 60℃ | |||
| 케이블 | 0.08×60 (AWG 22), 30cm (모터 2선, 포텐시오메터 3선) | |||

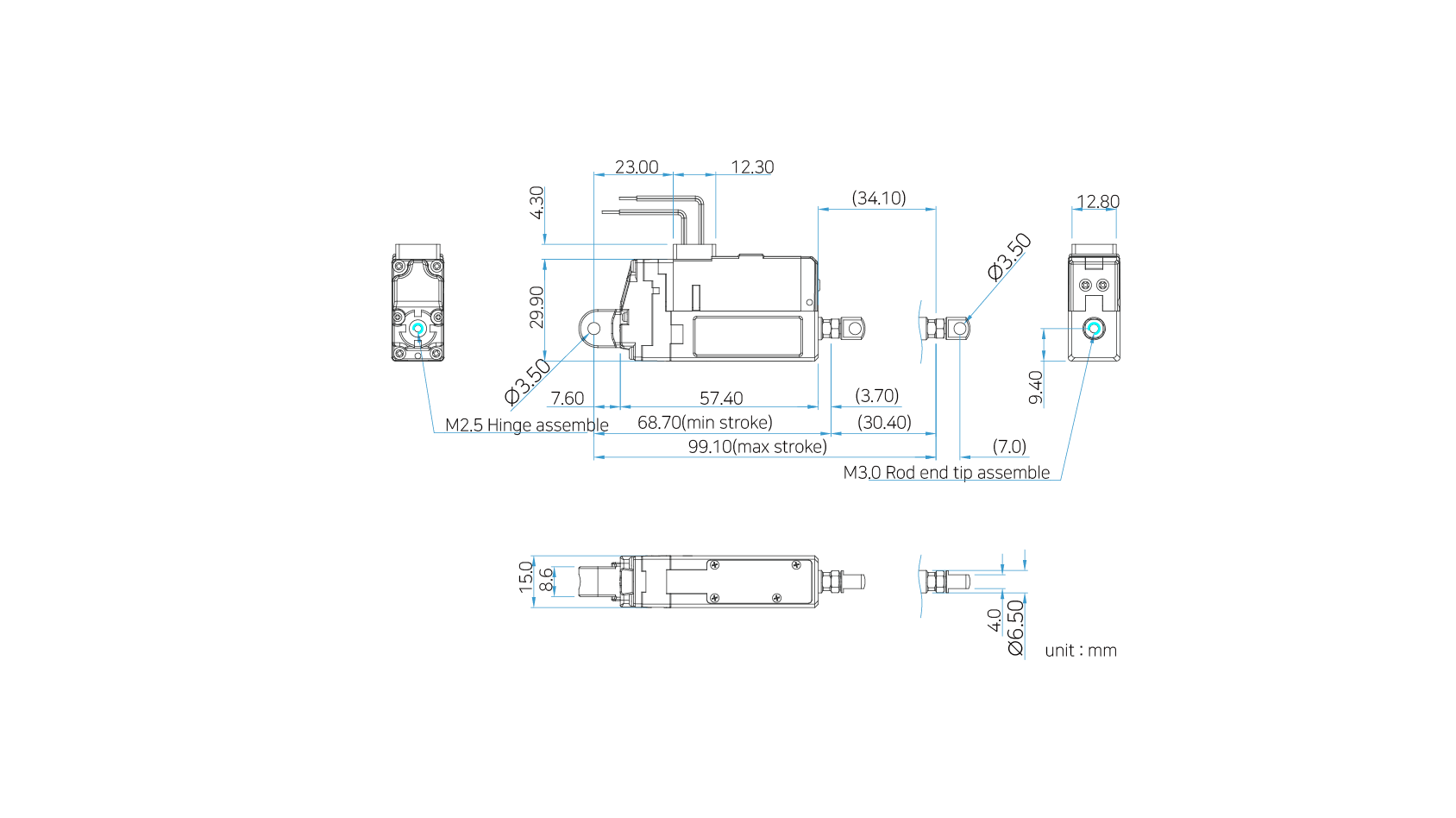

제원
표준 악세서리
