12V AC/DC Adaptor & 전원 젠더잭

12V AD/DC Adaptor

제어보드류 악세서리에 12V 전원을 공급하기 위한 아답터 및 전원 젠더 잭(IR-AG01)
정격 입력 전압 : 100~220V, 50/60Hz, 1.0A
정격 출력 전압 : DC 12V, 2.0A

주요특장점

당사에서 판매하는 액츄에이터용 각종 제어보드류 악세서리에 12V 전원을 공급하기 위한 아답터 및 전원 젠더 잭(IR-AG01) 제품입니다.
12V 인가 제품인 D12, L12, 12Lf 로 시작하는 제품에만 연결하시기 바랍니다.
D7 시리즈 처럼 7V 인가 제품에 연결시 제품 파손의 원인이 됩니다.
12V AC/DC 아답터를 이미 구비한 경우라면, 전원 젠더 잭(IR-AG01)만 구매하여 사용하면 됩니다.

이 경우 보유 아답터의 Power jack 구경 사이즈 확인 요망.
전원 젠더 잭(IR-AG01) 규격 : 외경 5.5mm x 내경 2.1mm

IR-AG01은 동봉된 설명서를 참고하여 조립 후 사용하시기 바랍니다.

아답터 케이스 크기 : 94x48x32mm
와이어 길이 : 220cm
KC인증 제품 (EMI/EMS통과) / 인증번호 HU10518-16070

장착방법

제품 사용전에 아래와 같이 IR-AG01을 조립한 후에 아답터에 체결하여 당사에서 판매하는 각종 BOARD류에 연결이 가능합니다. (하단의 적용예 참조)

* (주의) ①터미널 젠더와, ②터미널 블록의 방향이 잘못(거꾸로) 연결되면, 전원이 인가되는 회로 파트에 치명적인 손상을 주게 되므로, 유의하여 주시기 바랍니다.

* (주의) 도구를 사용하여 조립시 항상 안전에 유의하시기 바랍니다.

조립방법

① 젠더의 +, – 위치 확인 후 +드라이버를 사용하여 A의 스크류 두 개를 홀에서 빠지지 않게 반시계 방향으로 풀러준다.

B를 참고하여 ③, ④ 전선(적색, 흑색)을 화살표 방향으로 체결한 후에 A의 스크류 두 개를 각각 시계방향으로 완전히 조여준다.

아래 왼쪽의 그림과 같이 ①, ② 두가지 부품을 180O 회전하여 뒤집은 다음 오른쪽의 그림과 같이 ①의 전선 두 개(③, ④)를 ②에 체결할 준비를 한다.

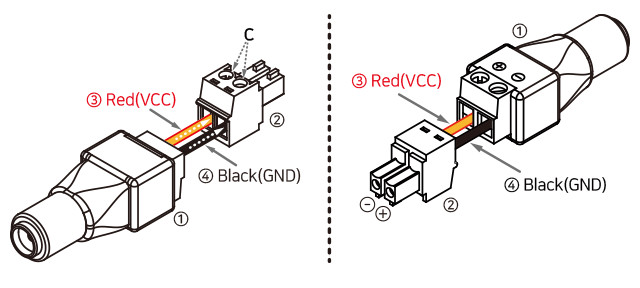

아래 그림의 ③, ④ 전선(적색, 흑색)을 화살표 방향으로 ②에 체결한 후에 일자 드라이버를 사용하여 C의 스크류 두 개를 각각 시계방향으로 완전히 조여준다.

조립 완료 후 아래쪽 그림과 같이 ①, ② 방향 및 ③, ④ 전선 색이 올바르게 조립되었는지 확인 후 사용한다.

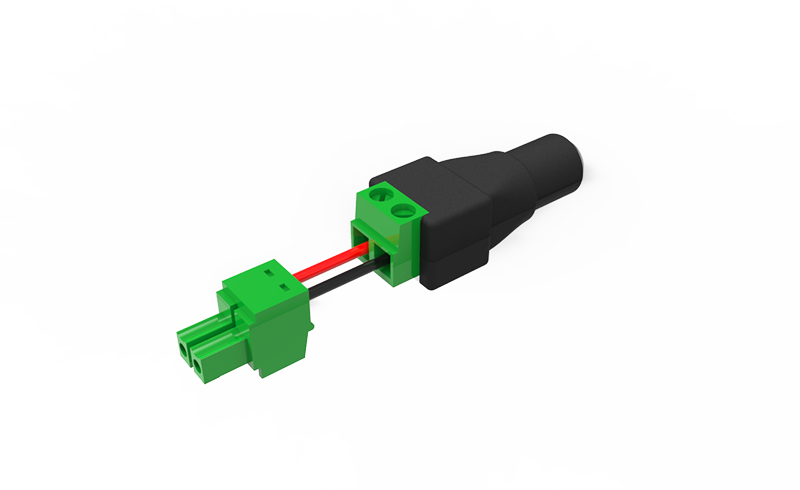

조립 후 완성된 모습

IR-AG01 사용이 가능한 제어 보드류

IR-USB02 : PC USB Interface
IR-STS02 : Raspberry Pi HAT
IR-CT01 : EZ Controller

적용 예 (+, – 방향에 주의)
