PC USB Interface

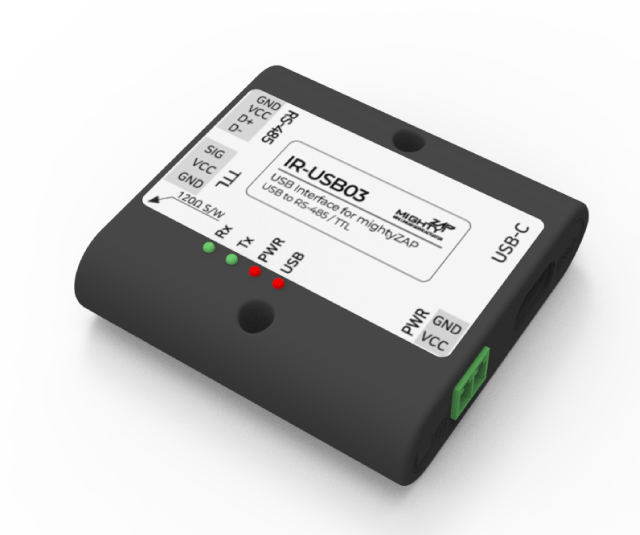

IR-USB03
- IR-USB02를 대체하는 신형 USB to RS-485 또는 TTL Converter
- PC의 USB와 Actuator간 연결
- 국제 표준 USB Type C 커넥터 적용
- 제품보호 하드케이스 적용
- Total Manager software를 통한 운용 파라메터, 저장 메모리 세팅, 모니터링, 모션 테스트, 펌웨어 업데이트 등 가능
- 120옴 종단저항 스위치
- 인가전압 : 7.4V or 12V or 24V (액츄에이터 전압 사양별)
- 허용전류 : 4A
주요특장점
IR-USB03는 구형 IR-USB02를 대체하는 신형 PC USB Interface 보드로서, mightyZAP 사용자가 하나 정도는 꼭 구비하고 있어야 하는 액세서리입니다.
PC 소프트웨어 mightyZAP Total manager를 사용하기 위해 Actuator와 PC를 연결해 주는 USB to RS-485(또는 TTL) 컨버터 보드이며, 이를 통해 다양한 파라메터 세팅, 데이터 모니터링, 동작 테스트, 펌웨어 업데이트를 직관적으로 수행할 수 있습니다.
기존 IR-USB02와 동일한 기능을 가지고 있지만 아래 사항이 개선되었습니다.
- 국제표준 USB Type C 커넥터 적용
- 엔지니어링 플라스틱 하드 케이스 적용 (취부 가능)
- 종단 저항 (120옴) 스위치 추가
- 전기적인 보호회로 강화
액츄에이터의 입력 전원은 구매한 리니어 서보모터의 전압에 맞게 전원 단자를 통해 별도 인가해야 하며, TTL 그리고 RS-485 통신별 제어가 가능합니다.

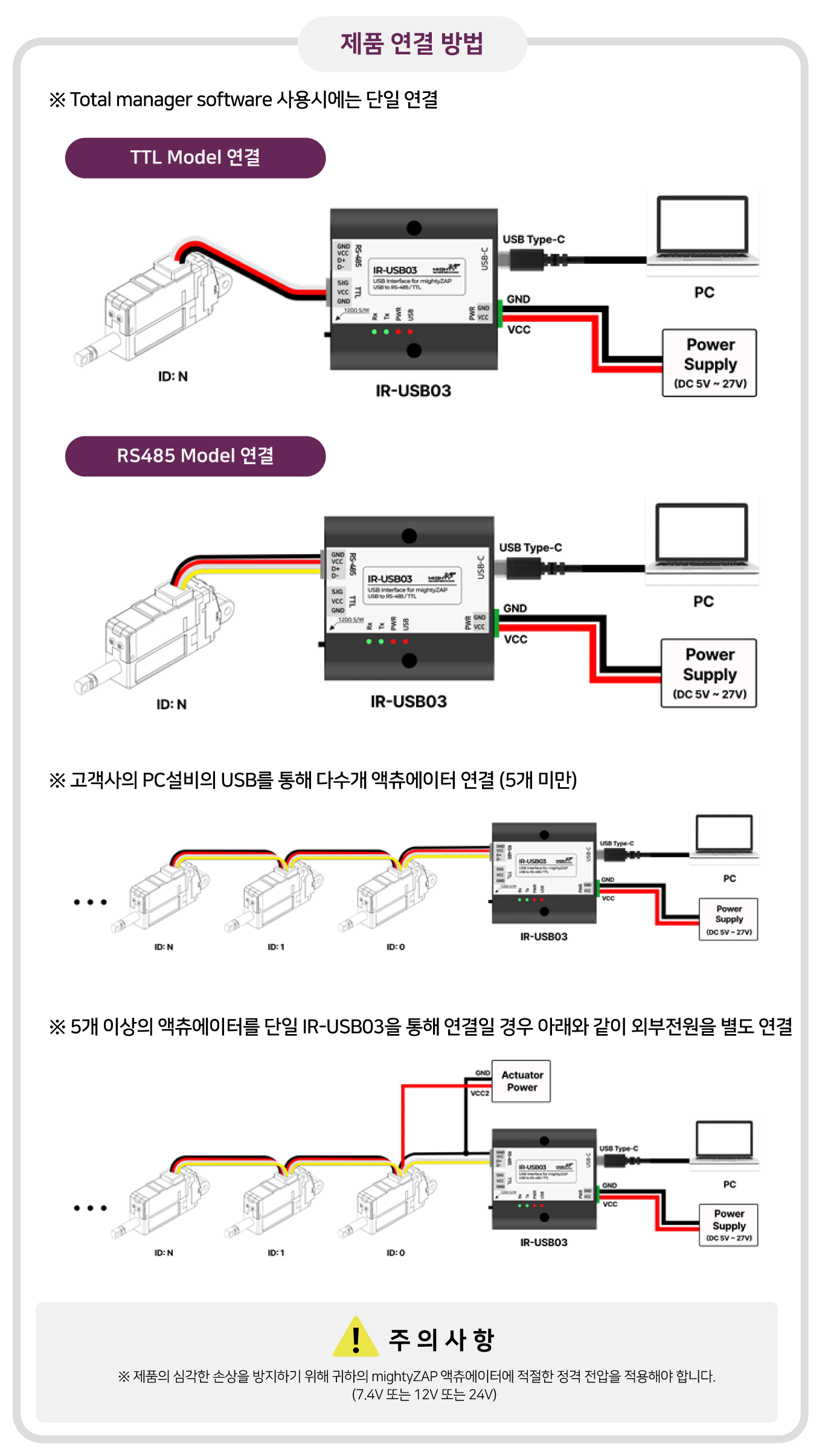

장착방법
