주요 특장점
U Type Rod-End Bracket은 mightyZAP 액츄에이터의 기본 악세서리인 Rod-end tip의 대체 옵션으로, 사용자가 원하는 각도를 보다 쉽고 자유롭게 설정할 수 있습니다.
기본 악세서리인 Hinge, 별매 악세서리인 IR-MB02, MB03, MB04 metal mounting bracket과 함께 사용이 가능합니다.
장착방법
제품구성
-
U-type Bracket – 1EA
-
Hinge Pin (3.0Ø x12.0mm) – 1EA
-
Socket Head Bolt (S/H M3.0x6.0 Ni)- 1EA
-
Tooth Lock Washer (Ex 3.2 x In 6.5×0.45T Ni) – 1EA
-
E-Rings – 2EA

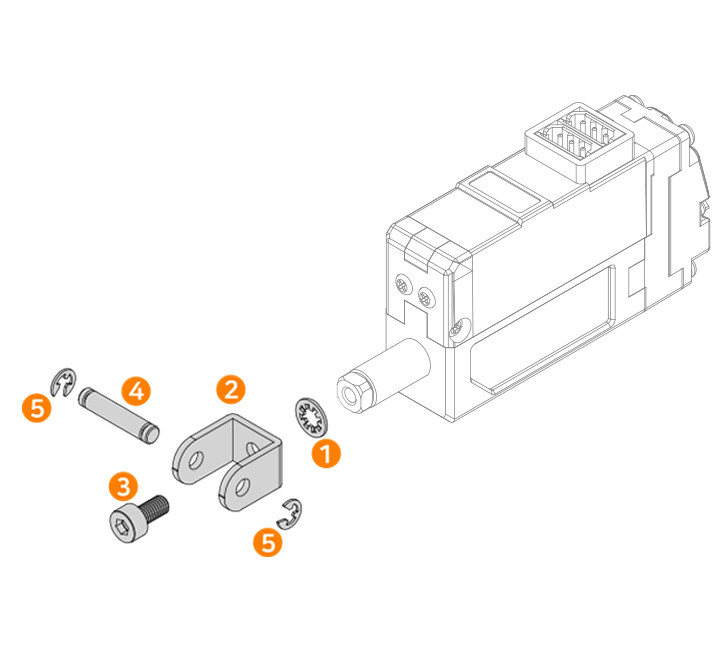

체결 방법
-
U type rod-end bracket과 액츄에이터 Rod사이에 ①Tooth Lock Washer를 삽입 한후,
-
각도에 맞추어 ②U-type Bracket을 ③M3 Socket Head Bolt로 고정.
-
④Hinge pin을 대상체와 함께 체결하고 ⑤E-Ring 2개로 고정한다.
