Limit Switch

12L-35S-22

  • 통신제어 없이 내장 리미트 스위치로 2점 위치제어 가능한 제품
  • Coreless Moter (12VDC)
  • 22mm Stroke
  • 정격부하/최고속도(무부하) : 35N / 28mm/s
  • 최대허용 부하 : 70N (20% Duty Rate이하 조건)
  • 기어비 10:1
  • Mechanical Self Lock(Z 축 사용) : 가능
  • 리미트 스위치 내장

기술자료실

주요특장점

Coreless 주요특장점

  • 단방향 위치 정밀도 500μm 구현
  • 고출력/고내구성의 코어리스 모터 적용
  • 내구성 관련 참고 자료 제공 – 웹사이트 참조 (50% 이하 듀티사이클 사용 권장)
  • 초소형 사이즈로 협소한 공간에 설치 가능
  • 다양한 취부 가능 설계 구조
  • 탈착 및 90° 돌려서 장착이 가능한 힌지 설계 (특허 취득)
  • 다양한 정격 부하 선택 사양 (35 ~ 100N)
  • 다양한 속도 선택 사양 (7.7 ~ 28mm/s : 무부하시)
  • 22mm Stroke (Long Stroke 버전은 추후 출시 예정)
  • 기구적으로 위치를 고수하는 Self Lock 기능으로 중력방향(Z 축)사용 가능



어플리케이션

  • 의료 기기 및 실험 분석 기기 분야
  • 공간이 협소한 자판기 혹은 게임기
  • 로봇 연구 분야
  • 자동화 설비 분야 (공장 / 가정 / 농업 분야 등)
  • 각종 생산용 및 검사용 지그 등
  • 무인기 (고정익 / 헬리콥터 / 멀티콥터 등의 드론용)
  • 아두이노/라즈베리파이/ 레고 등과 함께 응용되는 DIY 교육 및 취미 분야

공통사양

Coreless 공통사양

위치정밀도 스트로크 단방향
27mm / 41mm 30μm (0.03mm)
56mm 40μm (0.04mm)
96mm 50μm (0.05mm)
기구 백래쉬 0.03mm (30μm)
Rod 타입 Metal Alloy Rod
모터 타입 Coreless Motor
Watt 26W
권장   Duty Cycle 정격 부하 시 최대 허용 부하 시
최대 50% 최대 20%
위치인식센서 10KΩ linear Potentiometer
인가전압 7 ~ 13V
소모전류 대기 정격 최대(Stall)
20mA 380mA 1.6A
가청 소음 약 50db at 1m
통신프로토콜 RS-485 or TTL(PT version) / IR Robot open   protocol
LED   표시 7 가지 에러 표시
(Overload, Checksum, Data Range,   Overheat, Stroke Limit, Input voltage, Instruction Error)
펄스 범위 PWM (PT version, RC모형 송수신용 신호) /   900㎲(수축)~1500㎲(센터)~2100㎲(확장)
Ingress Protection IP-54 (Dust & Water Tight)
스트로크별크기/무게
     (크기는로드엔드/힌지 제외)
27mm 57.4(L)x29.9(W)x15(H)mm / 49~52g
41mm 86.9(L)x36(W)x18(H)mm / 96~99g
56mm 111.5(L)x36(W)x18(H)mm / 124~127g
96mm 151.5(L)x36(W)x18(H)mm / 177g
동작온도조건 -10℃ ~ 60℃
와이어   하네스 TTL(PT version) : Molex to Molex Type
(Molex 50-37-5033, 3pins) /   200mm length, 0.08×60(22AWG)
또는 RS485(F version) : Molex to   Molex Type (Molex 0510650400, 4pins) / 200mm length, 0.08×60(22AWG)

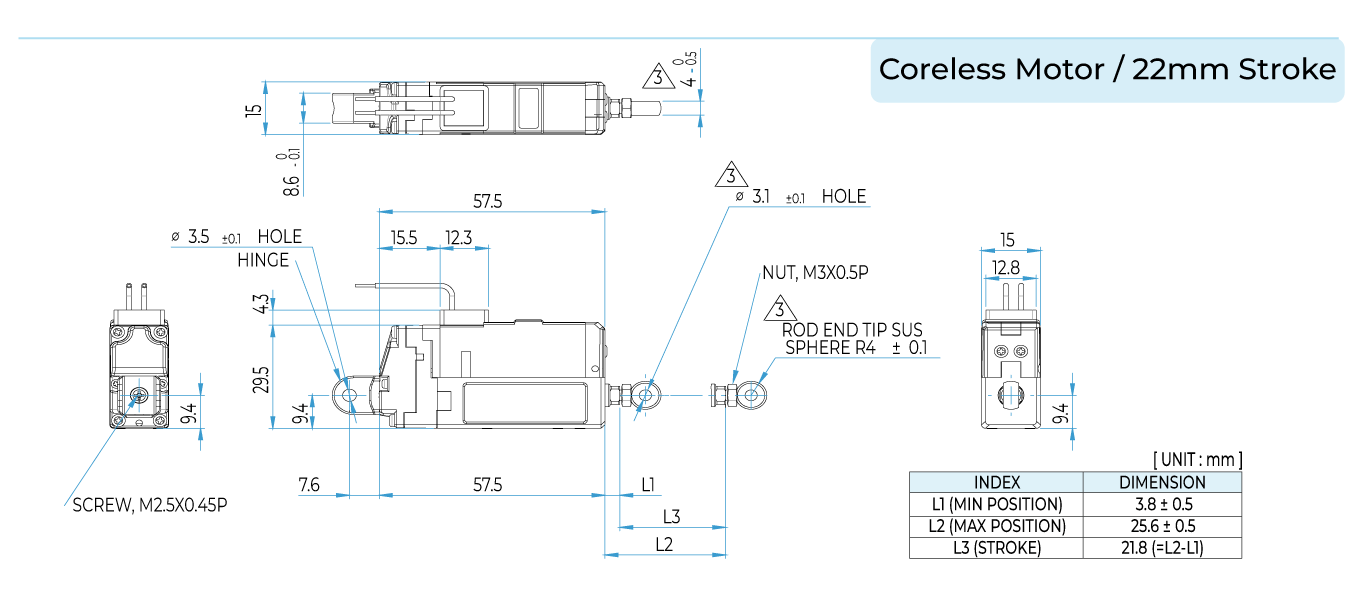

제원

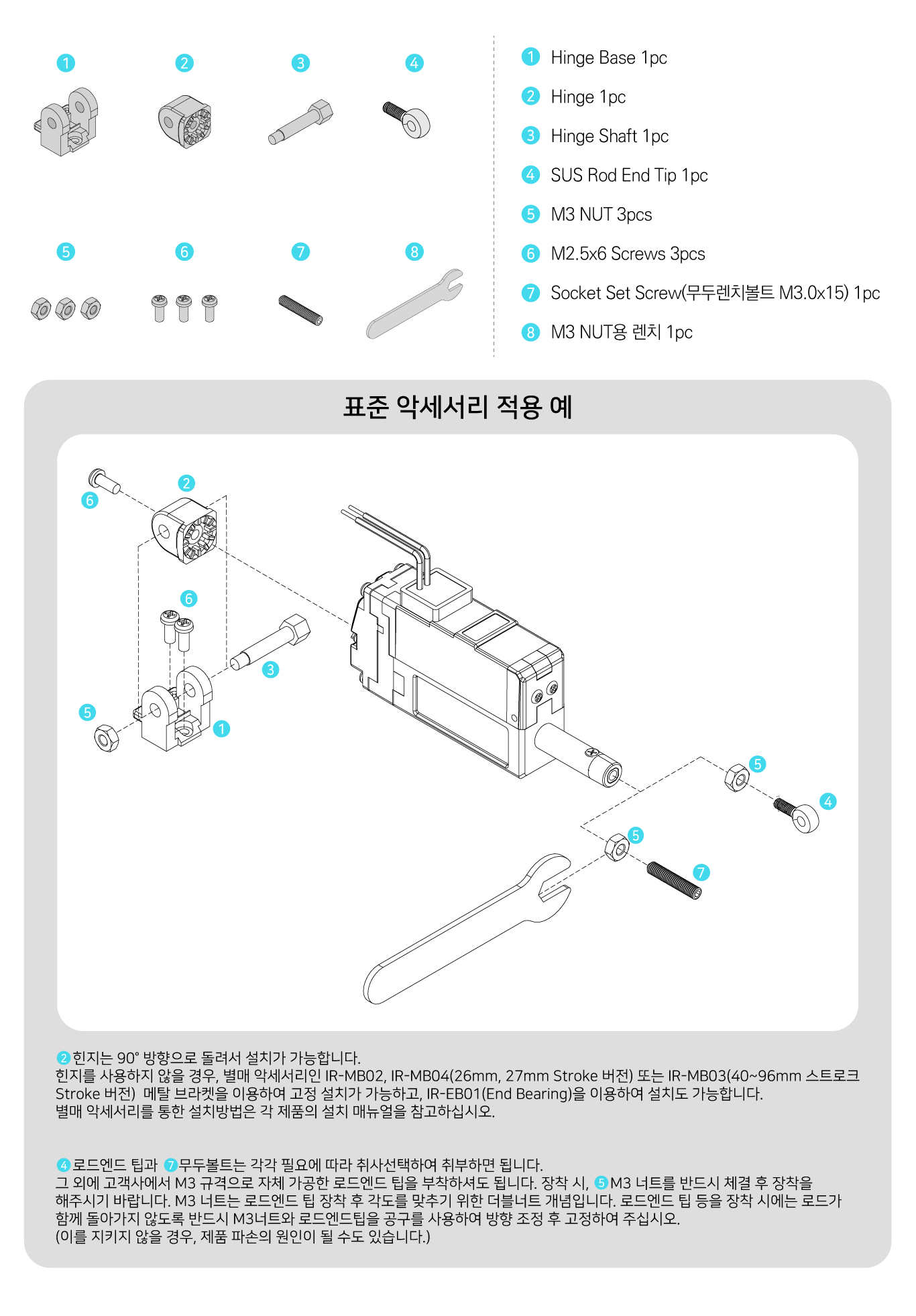

표준 악세서리
